Pilotrørsboring og pilotrørsgennempresning
Hvad betyder ‘pilotrørsboring’ og ‘pilotrørsgennempresning’?
Begge af ovenstående begreber er fælles benævnelser for metoder for direkte itrækning og gennempresning. Pilotrørsmetoden kan opdeles i 2 overordnede metoder, pilotrørsboring samt gennempresning af stålrør. Der er flere fællestrækfor de 2 metoder.
Pilotrørsmetoden anvendes til præcisionsføring og gennempresning af fx stålrør og PE-rør i dimensioner fra Ø100 mm til Ø400 mm.
Metoden udføres i 2 faser. Først foretages en videostyret gennempresning/-styring af et pilotrør. I denne forbindelse kræves en pressegrube (min. L=6,0m x B=3,5 m) med en lodret bagvæg (jf. nedenstående illustration).
Gruben fungerer som “stop” for den nødvendige pressekraft, der kræves for at føre pilotrøret. I anden fase itrækkes PE-rør i modsat retning ved hjælp af pilotrøret, der trækkes tilbage til pressegruben.
Alternativt kan foretages en gennempresning/-boring af stålrør i samme retning som pilotrøret. Metoden kræver, at der udgraves en pressegrube, (min L=7,0m x B=3,5 m), hvori presseudstyr placeres, samt en modtagegrube, hvor pilotrørene skubbes til.
Fra pressegruben presses stålforingsrøret gennem jorden, mens en transportsnegl fjerner materialet.
Pilotrørsboring
Her er vist en illustration af, hvordan metoden tunnelering med lukket front udføres i praksis.
Bemærk at illustrationen er vejledende.
Pilotrørsboring med direkte itrækning
Her er vist en illustration af, hvordan metoden tunnelering med lukket front udføres i praksis.
Bemærk at illustrationen er vejledende.
Information om pilotrørsmetoden
Teknisk data
- PE-rør Ø100-Ø400 mm (itrækning)
- Pressegrube min. 3×5 m
- Stræklængde maks. 130 m
- Lægningstolerance ± 15 mm
- Optisk retningsstyring
Anvendelsesområder
- Gravitationsledninger
- Krydsning af veje og baner m.v.
- Langsgående i veje og fortove
- Udførelse af stikledninger
- Foringsrør for fjernvarme, vand, afløb mv.
- Direkte itrækning af PE-rør
- Direkte itrækning af klikrør
Fordele
- Ikke grundvandsfølsom
- Minimering af trafikgener
- Minimering af miljøgener
- Minimering af udgifter til ledningslægning, forurenet jord
- Konkurrencedygtig i forhold til traditionel rørlægning, hvor pladsforhold, trafikale hensyn, miljøhensyn, lægningsdybde eller belægnings-retablering er afgørende faktorer

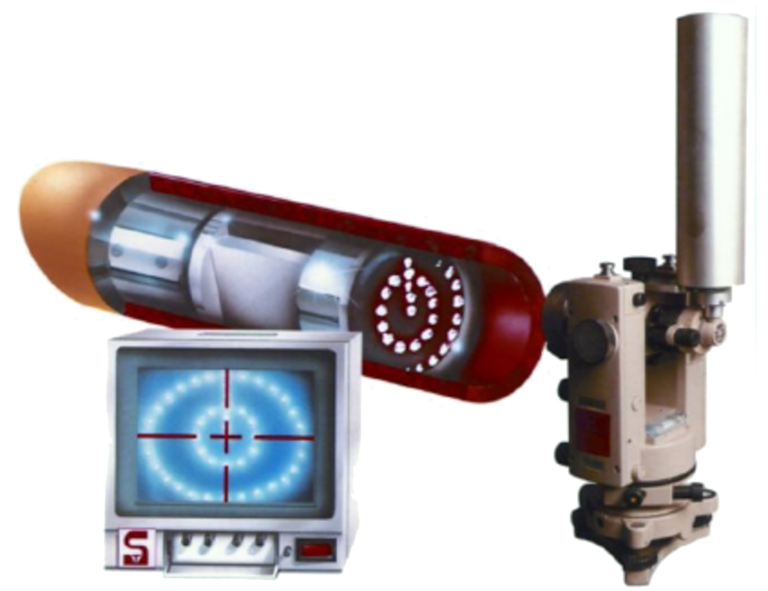

Pilotrørsboring udført med optisk styring
Retningsstyringen af tunneleringen sker via presse-maskinens styrecylindre på basis af den permanente opmåling af gennempresningen ved hjælp af gyro-kompas.
I starten bruges en normal laser med et elektronisk mål til at få TBM’en og dens maskinrør ind i jorden, tunnelstræk på =< 200 meter udføres med laser, tunnelstræk =>200 meter eller med kurve udføres med gyrokompassystem. Etc. etc.
Har du spørgsmål til pilotrørsboring?
Kontakt afdelingsleder Poul Erik Christensen på pe@oestergaardas.dk eller ring på telefon:
Læs mere om vores gennemførte NoDig projekter
Bliv klogere på vores NoDig metoder
På denne side får du et overblik over specialet NoDig samt de forskellige metoder vi anvender i udførelsen af vores projekter hos Entreprenørfirmaet Østergaard A/S.
Ofte stillede spørgsmål
Hvad er pilotrørsboring og pilotrørsgennempresning?
Pilotrørsboring og pilotrørsgennempresning (pilotrørsmetoden) er opgravningsfri NoDig-metoder, der anvendes til præcis installation af rør under jorden uden traditionel opgravning.
Ved pilotrørsboring udføres den styrede pilotboring med optisk retningskontrol (styring, der sikrer høj præcision i retning og dybde), som fastlægger det præcise rute under jorden. Ved pilotrørsgennempresning presses eller indtrækkes det endelige rør efterfølgende langs det etablerede pilotforløb.
Hvornår anvendes pilotrørsboring?
Pilotrørsboring anvendes typisk ved installation, hvor der stilles høje krav til præcision. Metoden bruges ofte ved krydsning under veje, jernbaner og eksisterende anlæg samt i byområder, hvor opgravning er uhensigtsmæssig.
Hvor præcis er pilotrørsboring?
Metoden kan typisk installere røret med en nøjagtighed på omkring ±15–20 mm, hvilket gør den velegnet til gravitationsledninger og projekter, hvor der stilles krav til præcist fald.
Kræver pilotrørsboring særlige gravegruber?
Ja – metoden kræver en pressegrube (en mindre udgravning, hvor maskinen står), med plads til presseudstyr og ofte en modtagegrube (en mindre udgravning, hvor røret kommer ud), så pilotrøret kan trækkes frem og udstyret kan arbejde korrekt.
Hvilke konkrete pilotrørsboringsprojekter har Østergaard udført?
Hos Entreprenørfirmaet Østergaard A/S har vi bl.a. gennemført stålrørsgennempresning og pilotrørsboring i Vejle midtby som en del af etablering af en spildevandskorridor med optisk styrede pilotrør og nøjagtighed ±20 mm.
Hvordan adskiller pilotrørsboring sig fra mikrotunnelering?
Pilotrørsboring anvendes primært til mindre dimensioner og kortere strækninger med meget høj præcision ved hjælp af optisk styring. Mikrotunnelering er en mere omfattende tunnelmetode med lukket front, der typisk anvendes til større dimensioner og længere strækninger.
